氣動接頭

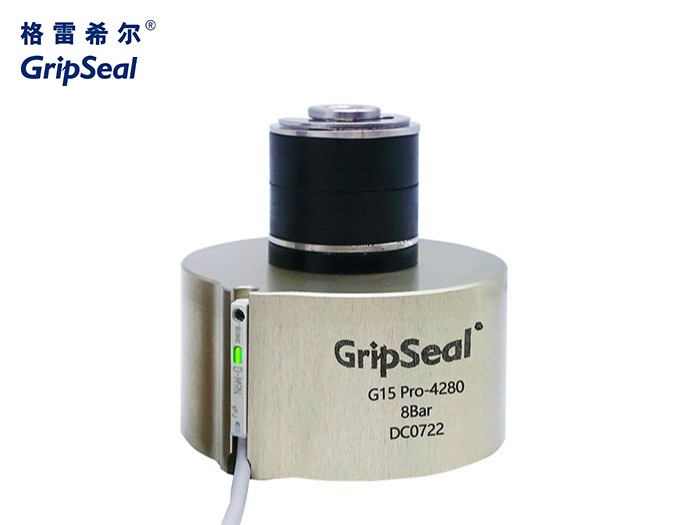

氣動接頭G15Pro系列

接頭類型：自動化接頭

密封范圍：10-34mm

測試類型：氣密測試、自動化測試

產品描述：格雷希爾GripSeal 氣動接頭G15Pro系列自動化氣密性測試接頭相較于傳統的G15系列快速接頭，可在外部掛載一個磁力傳感器，能更加精準的追蹤連接器的驅動情況，密封圈的膨脹情況。...

選型聯系

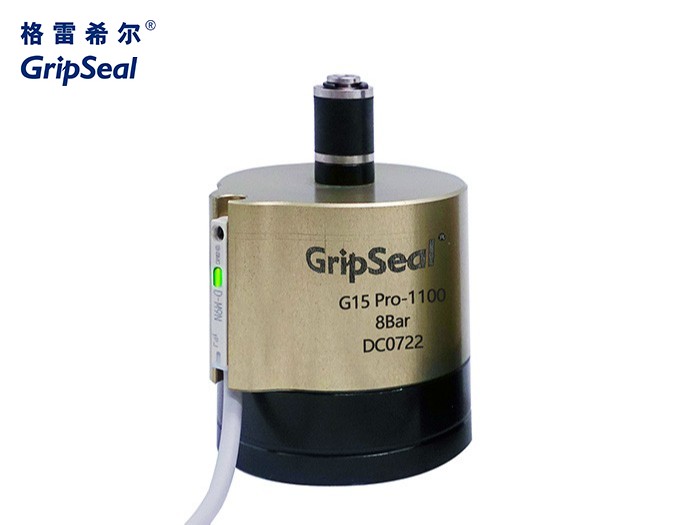

格雷希爾GripSeal 氣動接頭G15Pro系列自動化氣密性測試接頭相較于傳統的G15系列快速接頭，可在外部掛載一個磁力傳感器，能更加精準的追蹤連接器的驅動情況，密封圈的膨脹情況，消除因密封不到位導致的錯誤報警，提高自動化檢測效率。

產品參數

PRODUCT PARAMETERS

操作壓力：	從真空到8Bar
密封范圍：	10mm-34mm
插入深度：	1,2號主體：15mm，3,4號主體：30mm
流量接口：	G1/8;G1/4;G1/2螺紋孔
主體材料：	鋁合金或不銹鋼
密封圈材質：	氯丁橡膠，硅橡膠
操作溫度：	-20℃-120℃
規 格型號：	詳詢格雷希爾工作人員

產品視頻

PRODUCT VIDEO

氣動接頭G15Pro系列操作視頻

氣動接頭G10Pro操作方式與G10系列一樣（掃碼查看）

產品特點

OPERATION PARAMETERS

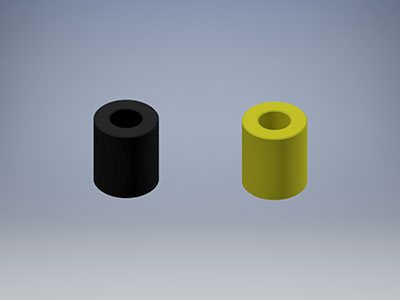

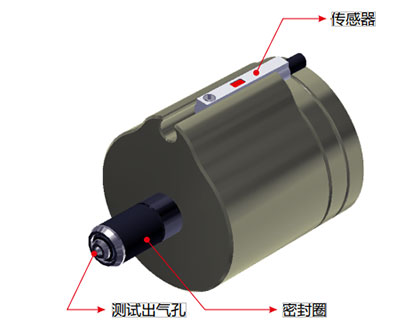

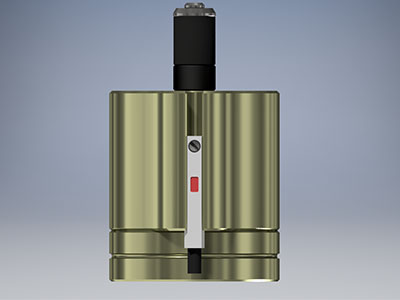

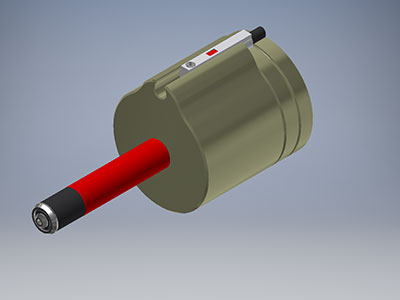

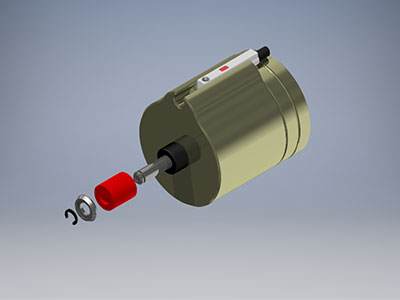

靈活定制，避免體積干涉	位置傳感器，實時反饋內部活塞是否動作	密封圈快速更換:維護簡單，延長使用壽命	密封圈材料：材質可選，滿足客戶不同要求	自動化操作：效率更高，測試結果更穩定

操作方法

OPERATION METHOD

第一步

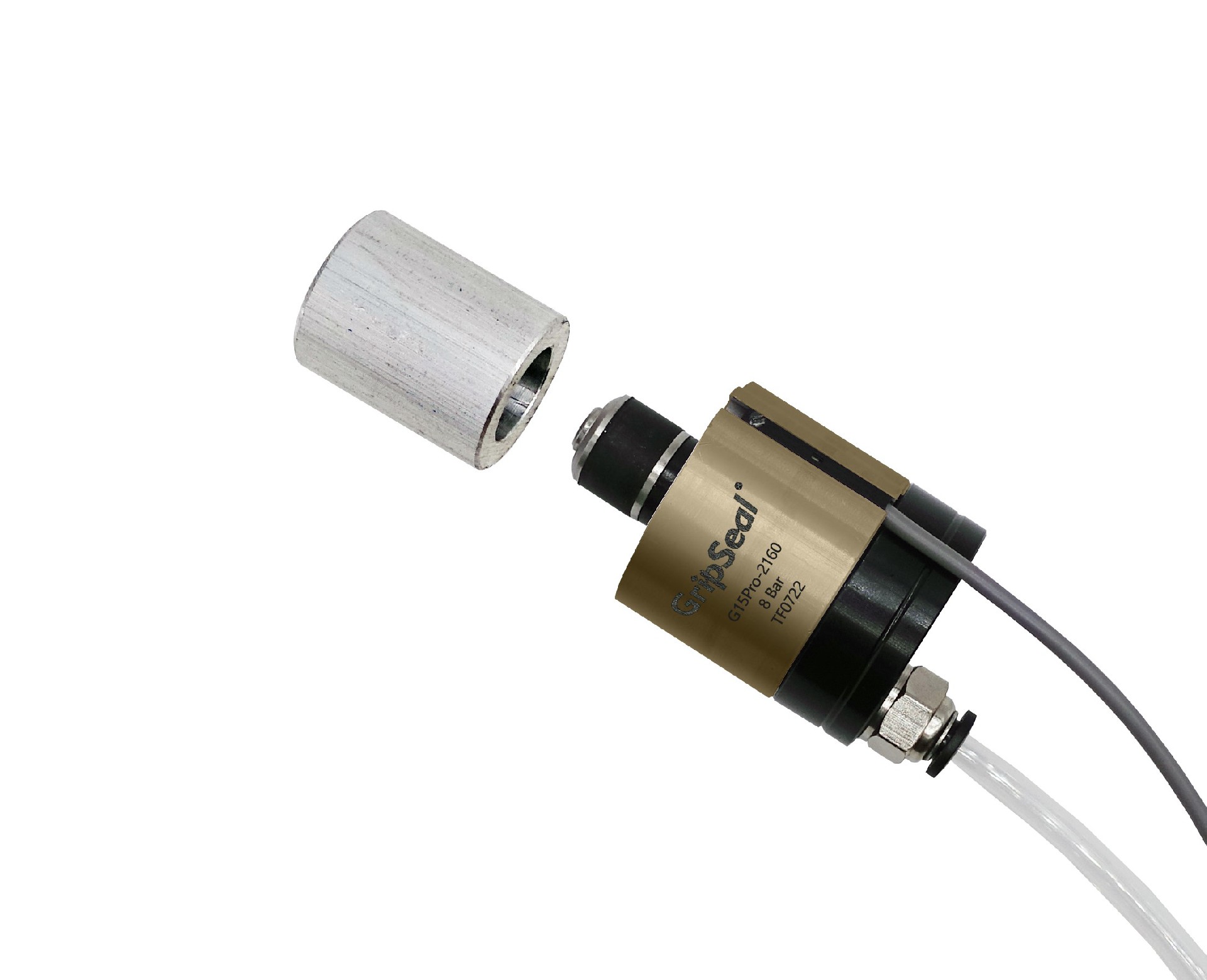

固定G15Pro到氣缸夾具上，并連接好驅動接口（4-6bar）和測試接口（測試壓力不超過最大工作壓力），并按照傳感器設置調節好傳感器的位置。氣缸推動G15Pro連接器到密封位置，確保主密封圈在被測試產品的內徑范圍內。

第二步

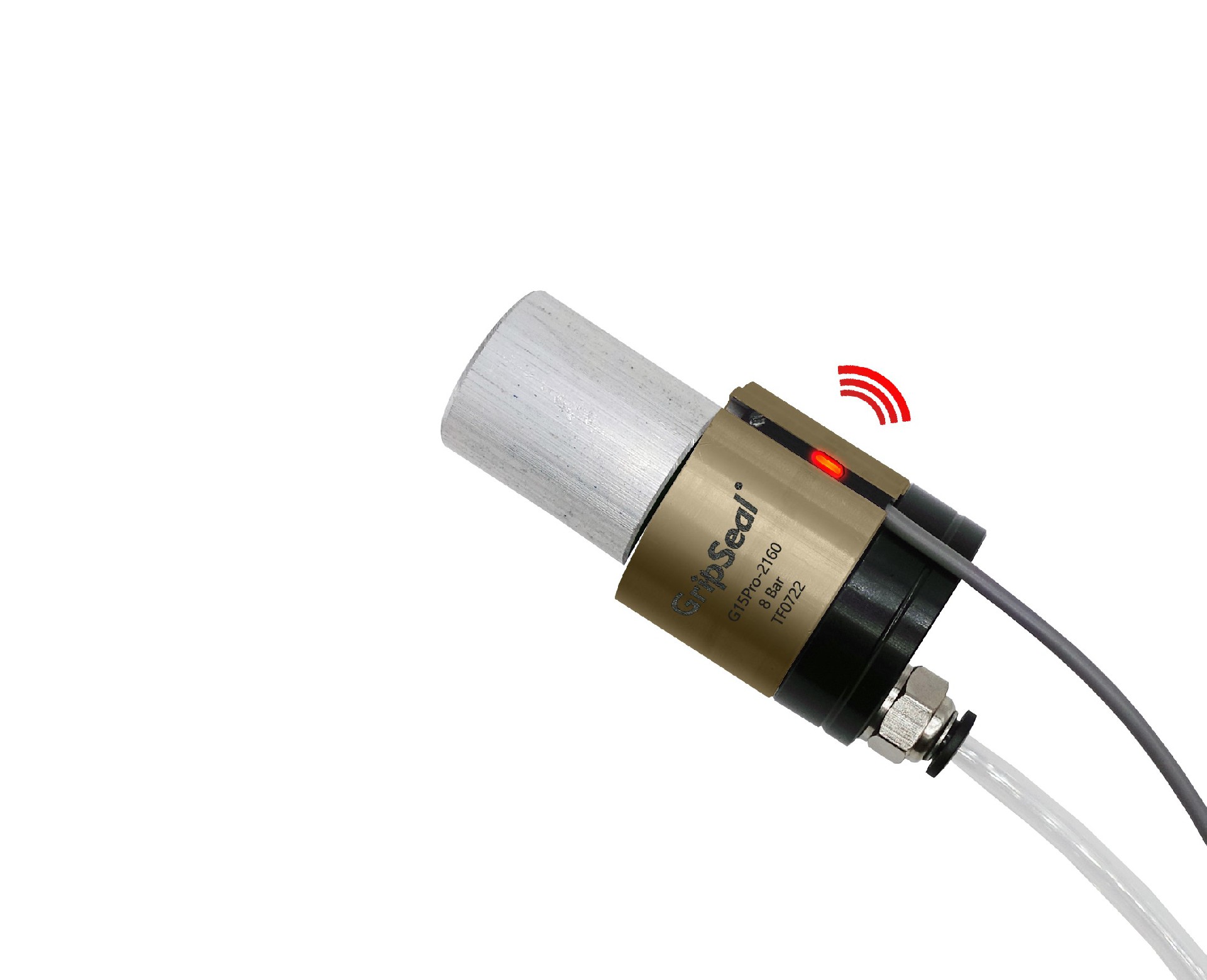

給驅動接口加壓，主密封圈會內漲密封被測試產品的內徑，傳感器燈亮起。給測試接口通測試氣體或是其他媒體，開始測試，直到測試完成。

第三步

給驅動接口泄壓，傳感器燈熄滅，停留0.5-1秒。氣缸退回G15連接器到初始位置，按2-6準備下一次的測試。

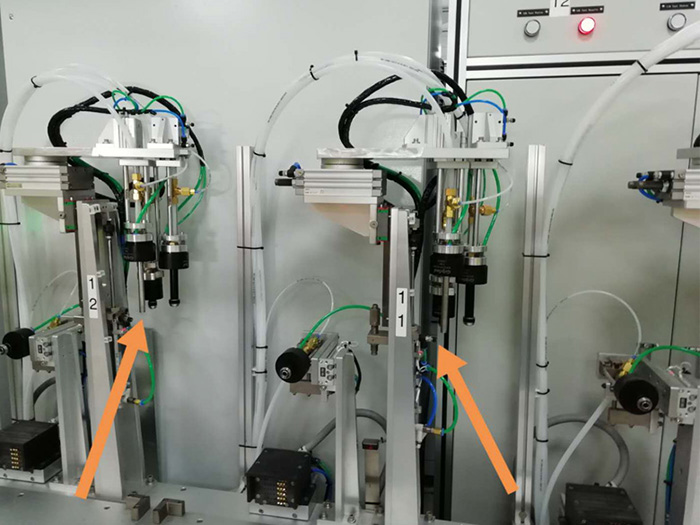

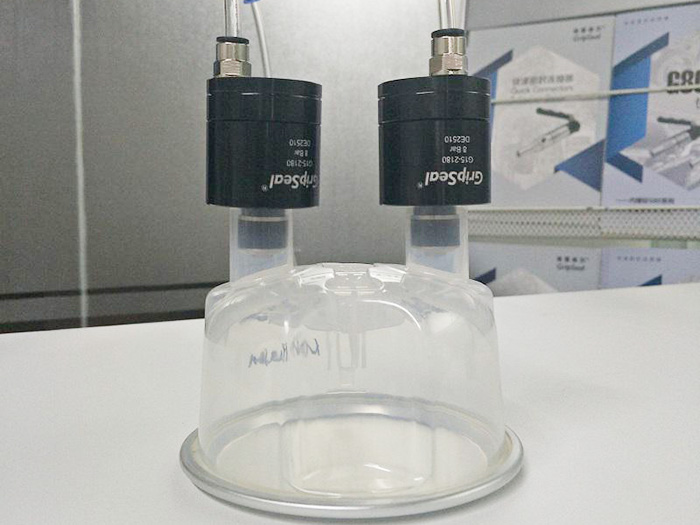

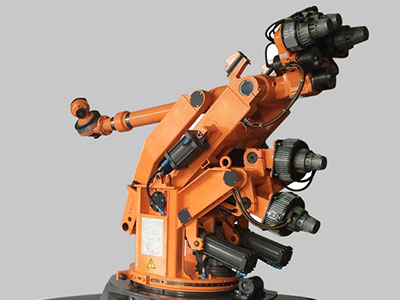

應用案例

APPLICATION CASES
