格雷希爾GripSeal氣動接頭G10D系列是在G10標準品基礎上升級產品，主要目的是使其適應更多狹小空間，更符合自動化設備要求。獨創雙倍力驅動結構，使其有更小的外形。便于安裝到自動化設備，外包式密封連接，不會損傷產品外觀。在新能源汽車、新能源電池、汽車制造、零部件生產加工等多行業領域應用廣泛，提高測試效率，密封穩定，符合絕大部分測試泄漏量要求。

產品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到10Bar
密 封 范 圍：	0.8-28mm
插 入 深 度：	15mm
流 量 接 口：	G1/8、G3/8、G1/2
主 體 材 料：	鋁合金
密封圈材質：	醫用硅膠/丁腈橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	氣動接頭G10D系列型號表或詳詢工作人員

產品視頻

PRODUCT VIDEO

氣動接頭G10D系列視頻

產品特點

OPERATION PARAMETERS

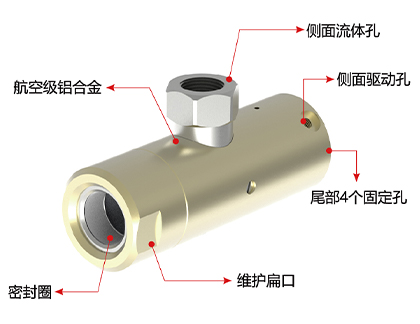

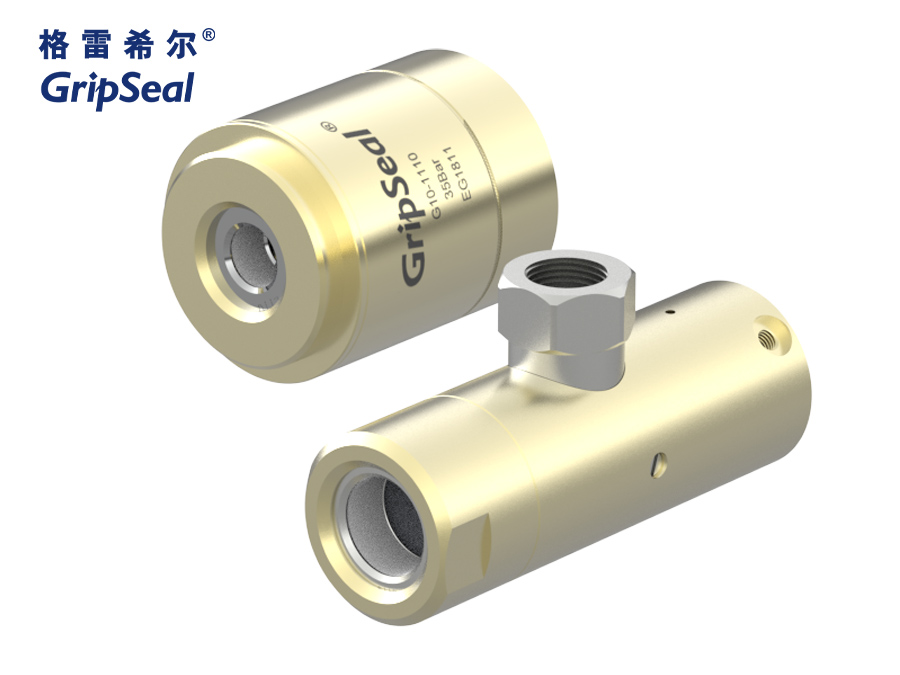

側面流體孔，便于現場布線，和尾部安裝。	更小的外形，適用更多場合，避免干涉。	雙倍力氣缸設計，讓接頭有更好的抱緊力，密封更穩定。	尾部多安裝孔位，便于安裝其他浮動裝置等。驅動孔可開側面	無損連接，不會對產品外觀有損傷，符合醫用產品檢測標準

操作方法

OPERATION METHOD

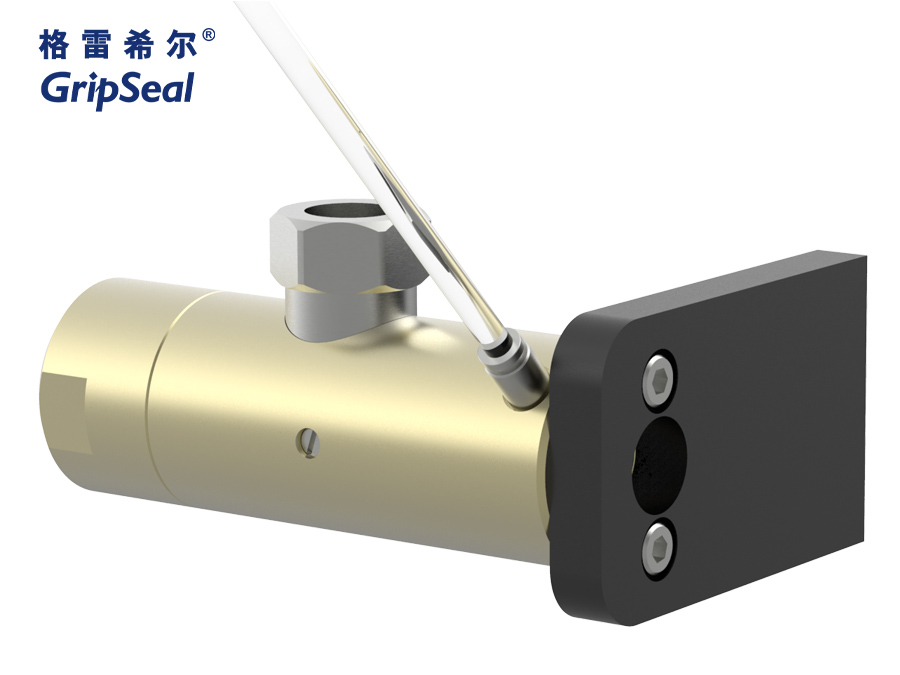

第一步 將氣動接頭G10D系列裝在自動化夾具上，并調試好定位、限位、驅動時間、充氣時間等。	第二步 產品上線，自動化或手動將產品放置到調試好的位置	第三步 開啟已調試好的電磁閥或其他自動化工裝空氣器，自動化進行相應測試。并且，測試完成后自動退出，準備繼續以一個產品測試。

應用案例

APPLICATION CASES

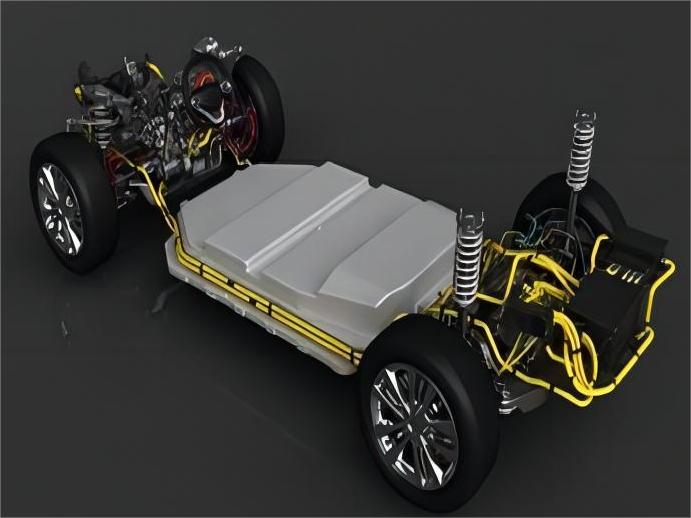

新能源行業氣密測試	醫療耗材密封測試	自動化測試
