您的位置:首頁>接頭分類

接頭分類

  • 快速密封接頭G70系列
  • 快速密封接頭G70系列
  • 快速密封接頭G70系列
  • 快速密封接頭G70系列
快速密封接頭G70系列 快速密封接頭G70系列 快速密封接頭G70系列 快速密封接頭G70系列

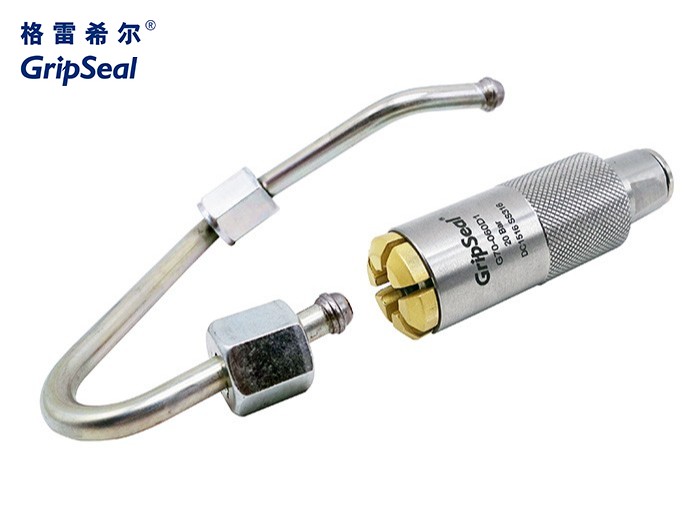

快速密封接頭G70系列

    接頭類型:外卡式垮絲密封接頭

    密封范圍:5-40mm

    測試類型:氣密測試、通水測試、點火測試、老化測試

    產品描述:格雷希爾GripSeal快速密封接頭G70系列,是一款外卡式測試接頭,常用于各種冷卻水道管、燃油管、金屬軟管等的運行測試或密封性測試、老化測試等。采用滑套式設計,單手可操作,自動...

  • 選型聯系

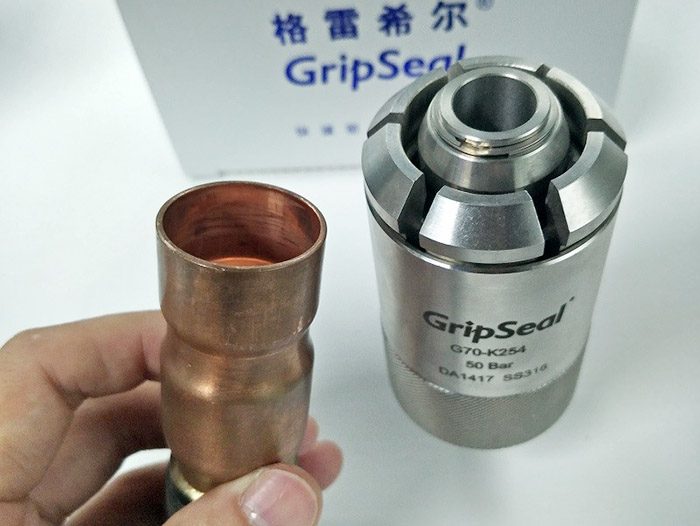

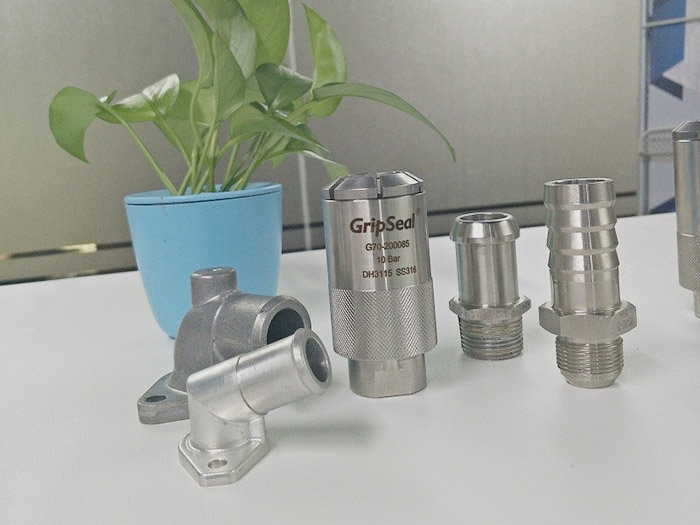

格雷希爾GripSeal快速密封接頭G70系列,是一款外卡式密封接頭,常用于各種冷卻水道管、燃油管、金屬軟管等的運行測試或密封性測試、老化測試等。采用滑套式設計,單手可操作,自動鎖緊密封連接。


產品參數

PRODUCT PARAMETERS


操 作 壓 力:從真空到10Bar或70Bar快速密封接頭G70系列規格
密 封 范 圍:5mm-40mm
插 入 深 度:4-8mm
流 量 接 口: G1/8-G3/8螺紋孔
主 體 材 料:不銹鋼
密封圈材質:丁腈橡膠
操 作 溫 度:-20℃-120℃
規 格 型 號:快速密封接頭G70系列型號表或詳詢工作人員



產品視頻

PRODUCT VIDEO

快速密封接頭G70系列演示視頻

快速密封接頭G70系列操作視頻(掃碼查看)

產品特點

OPERATION PARAMETERS

特點1特點2特點3特點4特點5

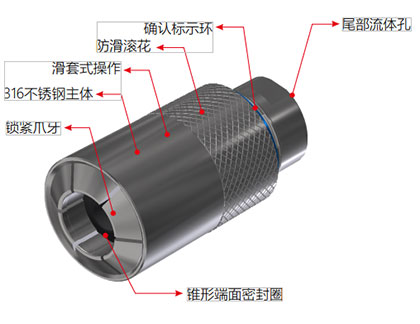

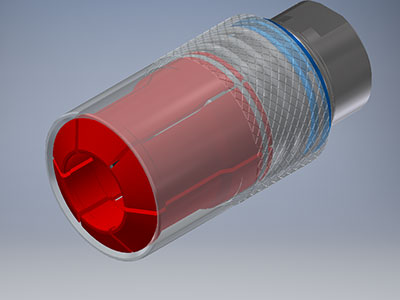

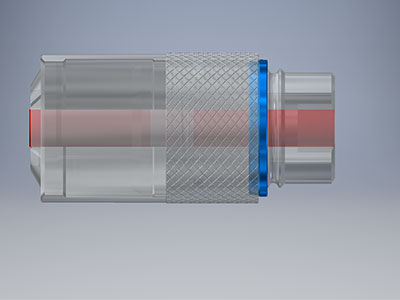

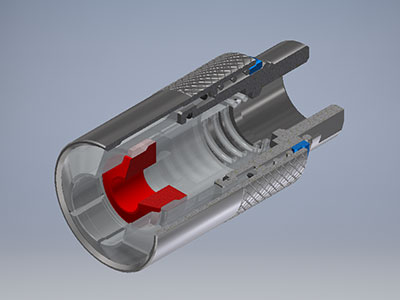

外卡式夾爪鎖緊,直接抓取管端凸起網紋滾花,增加摩擦力,易于操作滑套式結構,輕松推即可實現鎖緊與斷開直通式設計,減少對流量的損失,保證測試結果正確性端面密封圈,更換簡單,易于維護


操作方法

OPERATION METHOD

第一步
第二步第三步

第一步

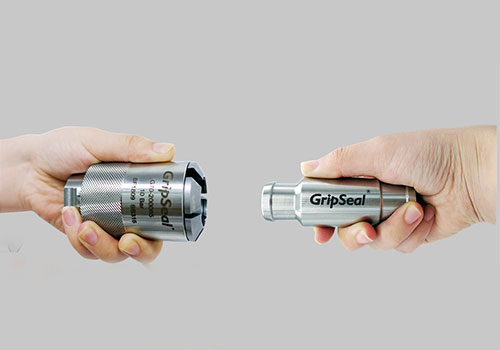

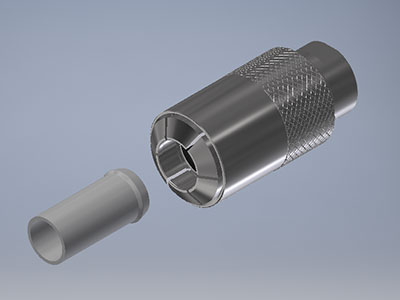

將快速密封接頭前端對準工件管口,注意要正對著

第二步

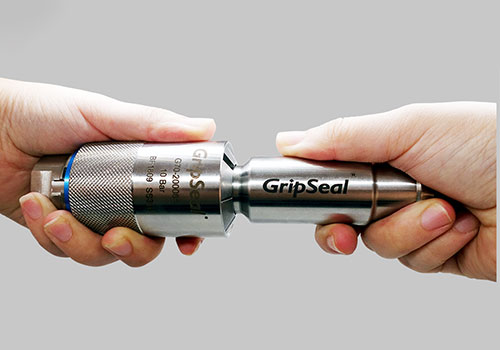

向前推動接頭插入測試管件額定位置,金屬爪牙會自動鎖緊管壁,密封圈對管件端面進行密封。

第三步


測試完成后,平著拉出接頭即可斷開連接。有時候由于壓力原因,盡頭與管壁抓緊不易松開,在拔出時需要先向前推一下接頭再拔出。


應用案例

APPLICATION CASES

發動機測試新能源電池pack包測試新能源電機控制器測試
發動機測試新能源電池PCAK包測試新能源電機控制器測試


?
