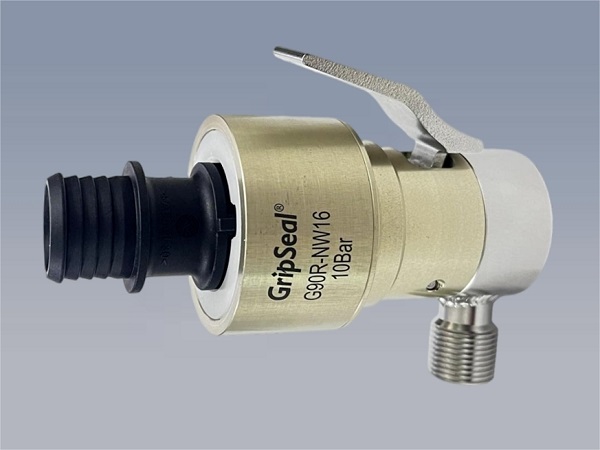

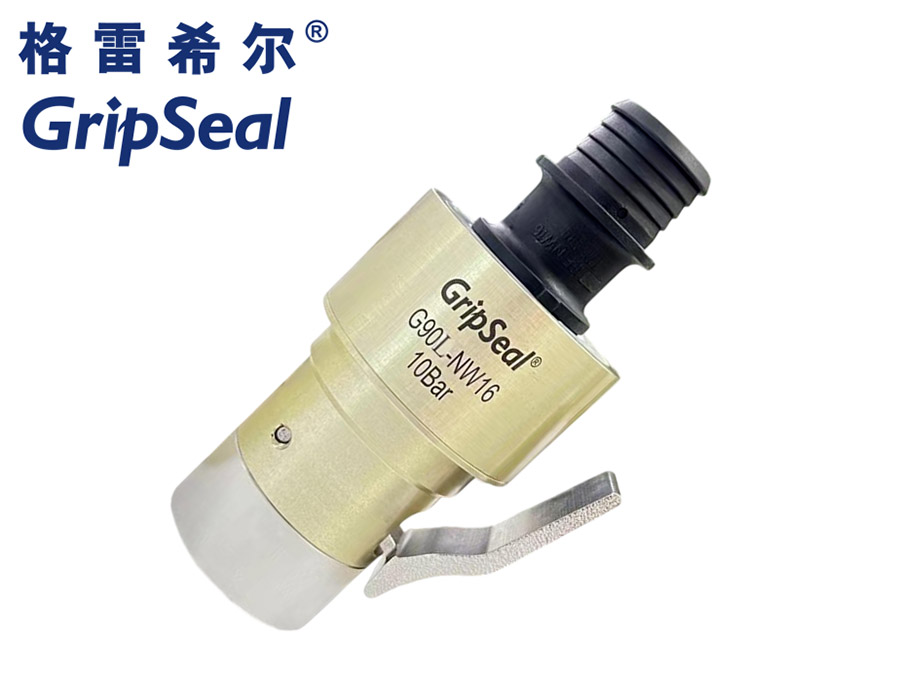

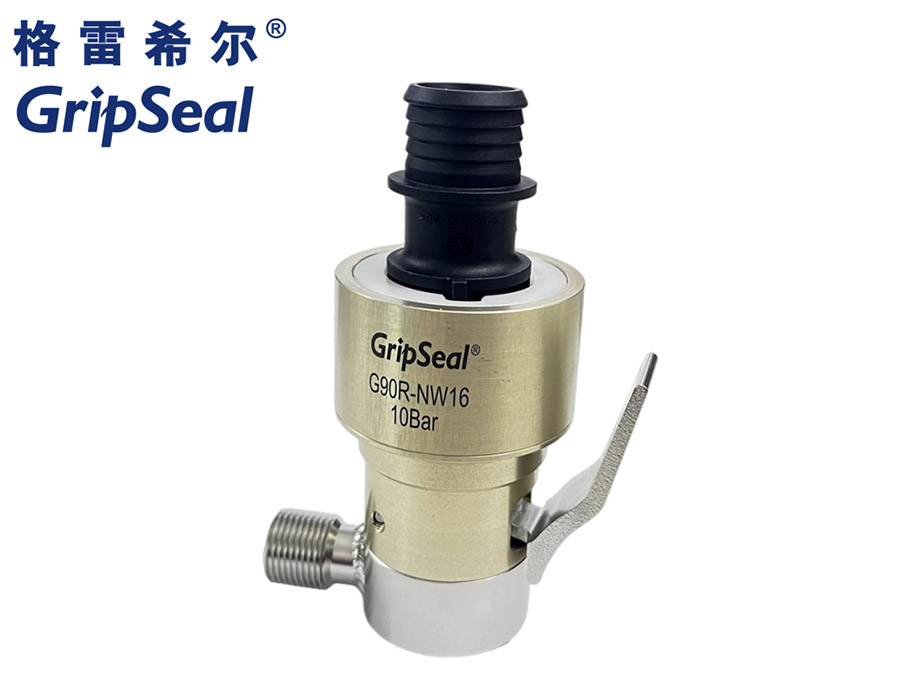

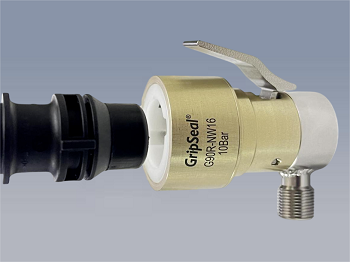

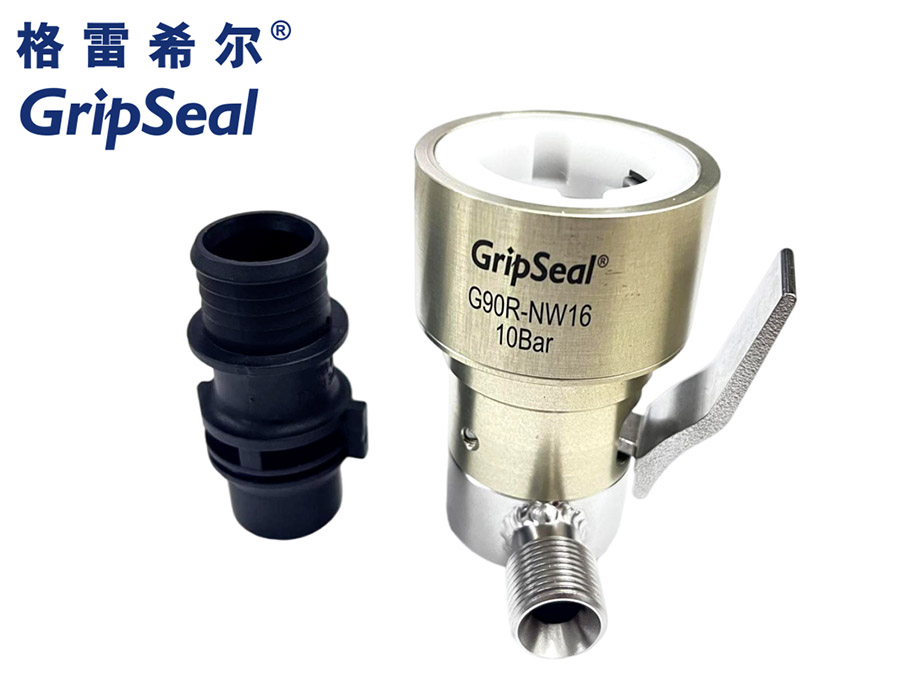

格雷希爾GripSeal快速密封接頭G90L/R系列是一款用于新能源VDA標準公頭的連接器，新能源電池包、電機控制器、液冷板等氣密性測試和運轉測試。主體材料選用航空級鋁合金，保證快速接頭的優質性能，同時確保便捷性。內部結構優化，高分子塑料作襯套，不會劃傷、壓傷待測產品外觀。新能源冷卻水口快速密封連接，手動操作，密封穩定。

產品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到10Bar
密 封 范 圍：	NW06-NW32
插 入 深 度：	VDA標準公頭
流 量 接 口：	G3/8內、外螺紋孔
主 體 材 料：	鋁合金
密封圈材質：	丁腈橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	快速密封接頭G90系列型號表或詳詢工作人員

產品視頻

PRODUCT VIDEO

快速密封接頭G90系列操作視頻

產品特點

OPERATION PARAMETERS

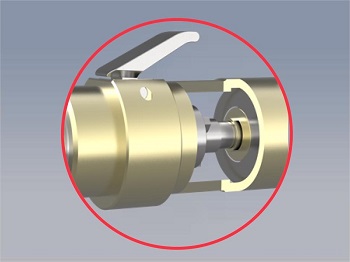

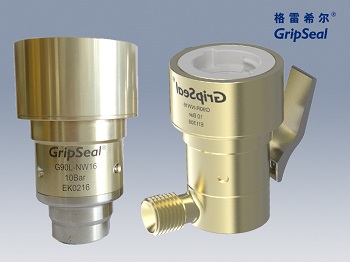

直筒型和L型可選，方便新能源行業負責操作環境。	壓桿式操作：省力杠桿，方便快捷。	內置截止閥（可選）：防止特殊測試流體殘留泄露。	無損設計：高分子塑料襯套，不會劃傷VDA管口。	新能源NW接口：VDA-NW接口標準規格，大部分現貨供應

操作方法

OPERATION METHOD

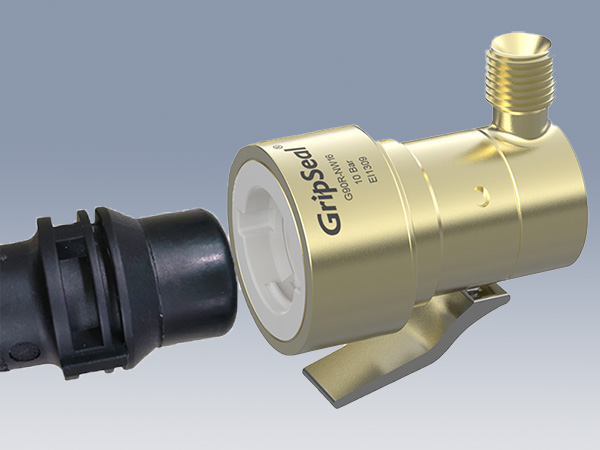

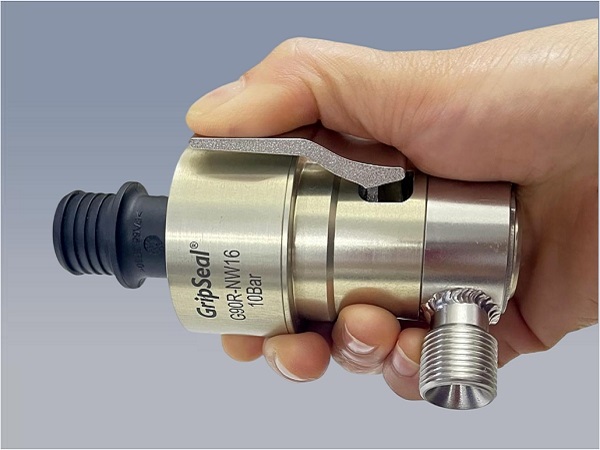

第一步 對準待測工件管口，插入即可。	第二步 將G90快速密封接頭插入到低，聽到卡扣發出“咔”聲，密封連接到位。	第三步 測試完成后，壓住手柄，將接頭拔出即可斷開連接。注意，一定要先泄壓完全再拔出。

應用案例

APPLICATION CASES

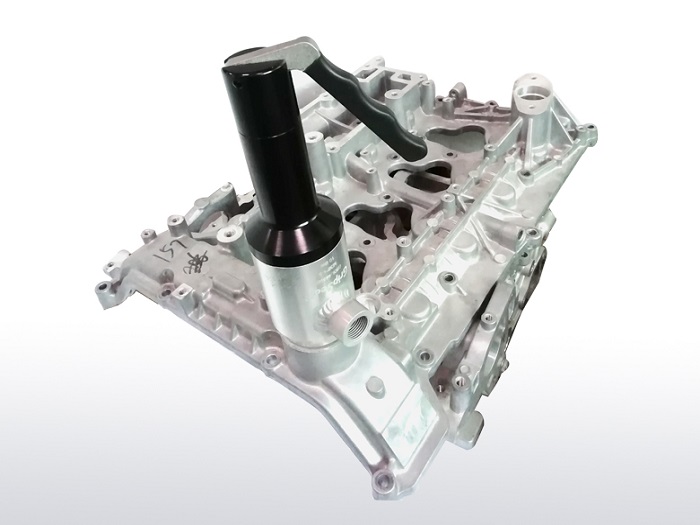

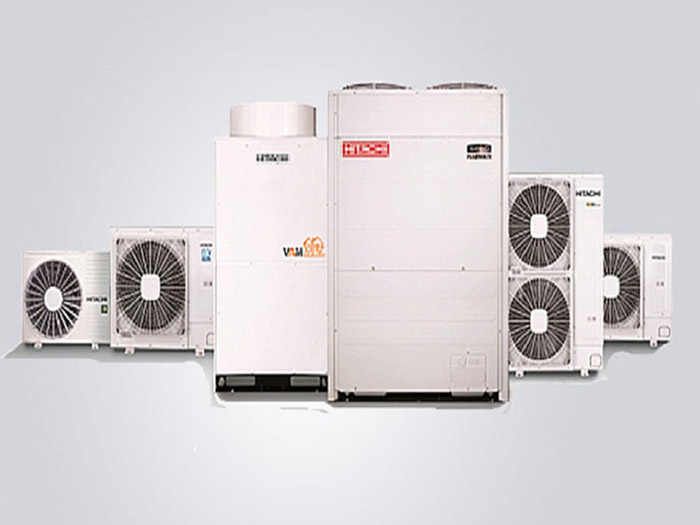

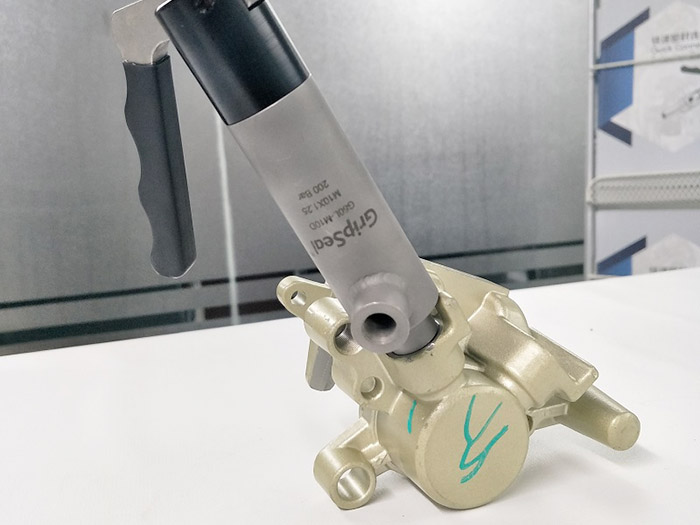

空調外機冷媒充注	制動卡鉗密封測試	發動機測試
