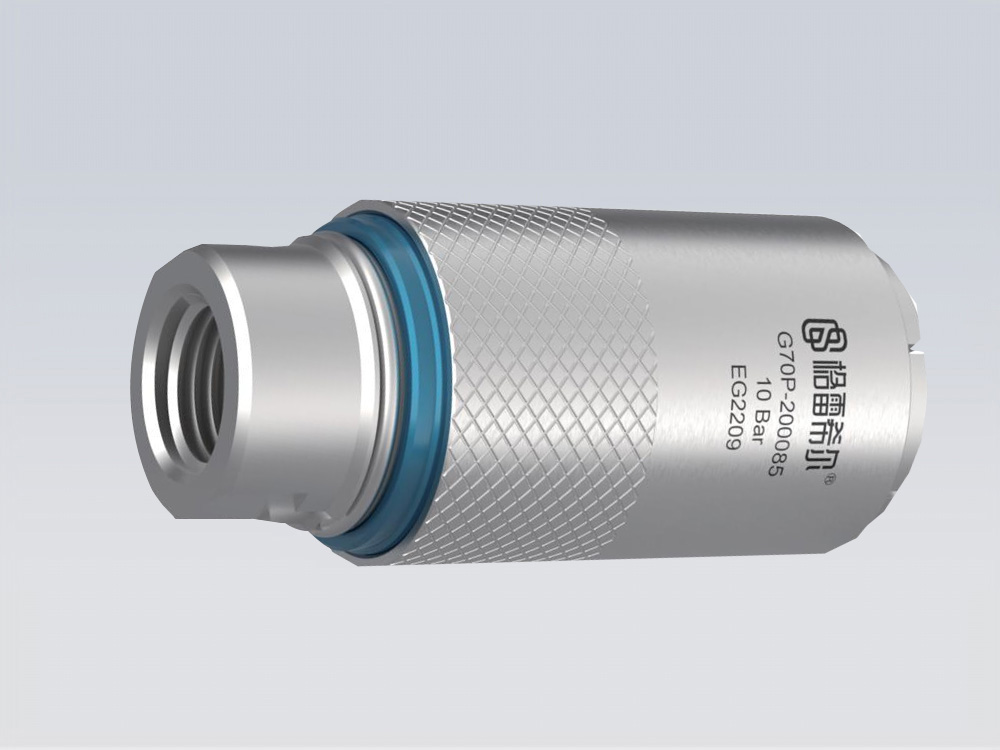

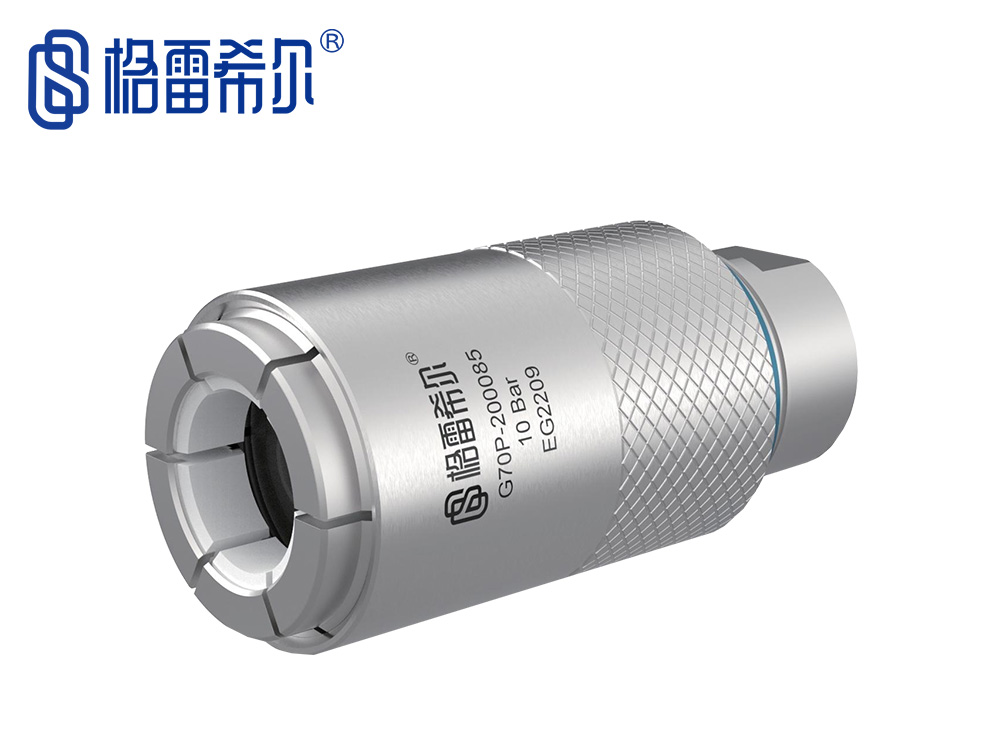

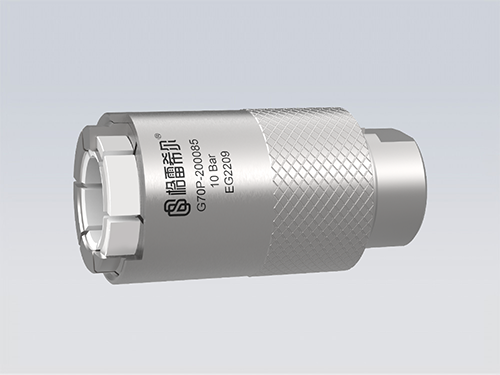

快速密封接頭G70P系列是一款無損外卡式密封接頭，鑲嵌分子爪牙既保護產品外觀不被劃傷同時也增加純塑料爪牙的耐用性。在新能源電池包冷卻水嘴、發動機燃油管、散熱器等測試中發揮重要作用?；资讲僮骺焖倜芊膺B接，通氣或冷卻液、油等，都能適用?？焖俨灏?，對鋁管表面不會有劃痕，直通式設計，通冷卻液擁有更大的通徑，更適合老化測試等較高強度插拔。

產品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到10Bar
密 封 范 圍：	5mm-40mm
插 入 深 度：	4-8mm
流 量 接 口：	G1/8-G3/8螺紋孔
主 體 材 料：	不銹鋼、高分子塑料
密封圈材質：	丁腈橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	快速密封接頭G70P系列型號表或詳詢工作人員

產品視頻

PRODUCT VIDEO

快速密封接頭G70P系列操作視頻（掃碼查看）

產品特點

OPERATION PARAMETERS

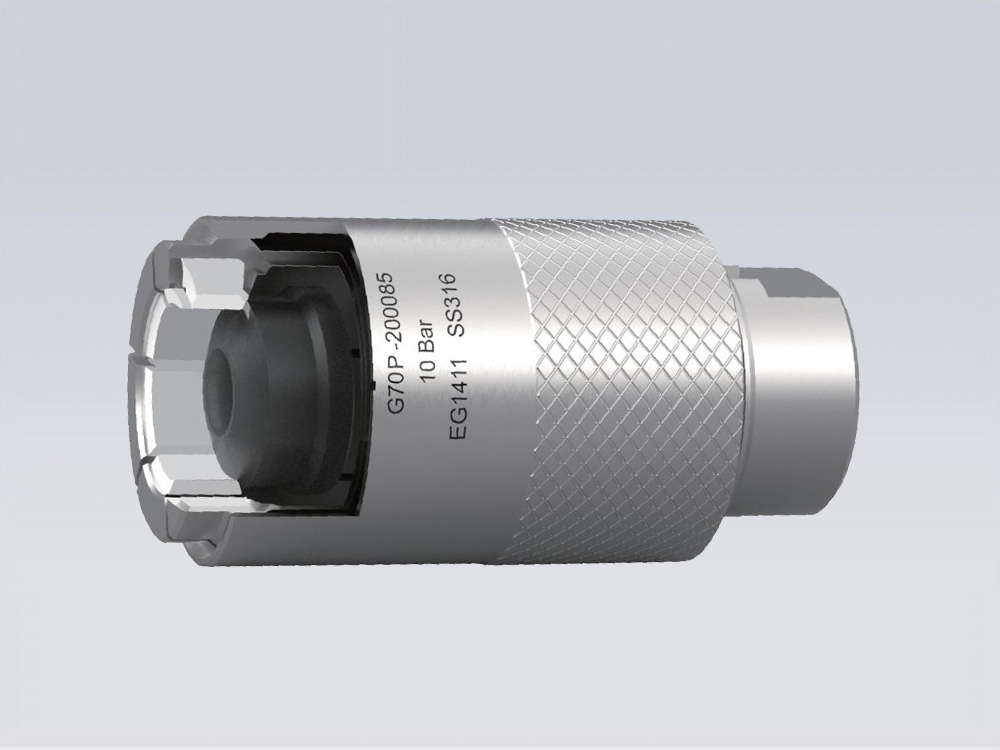

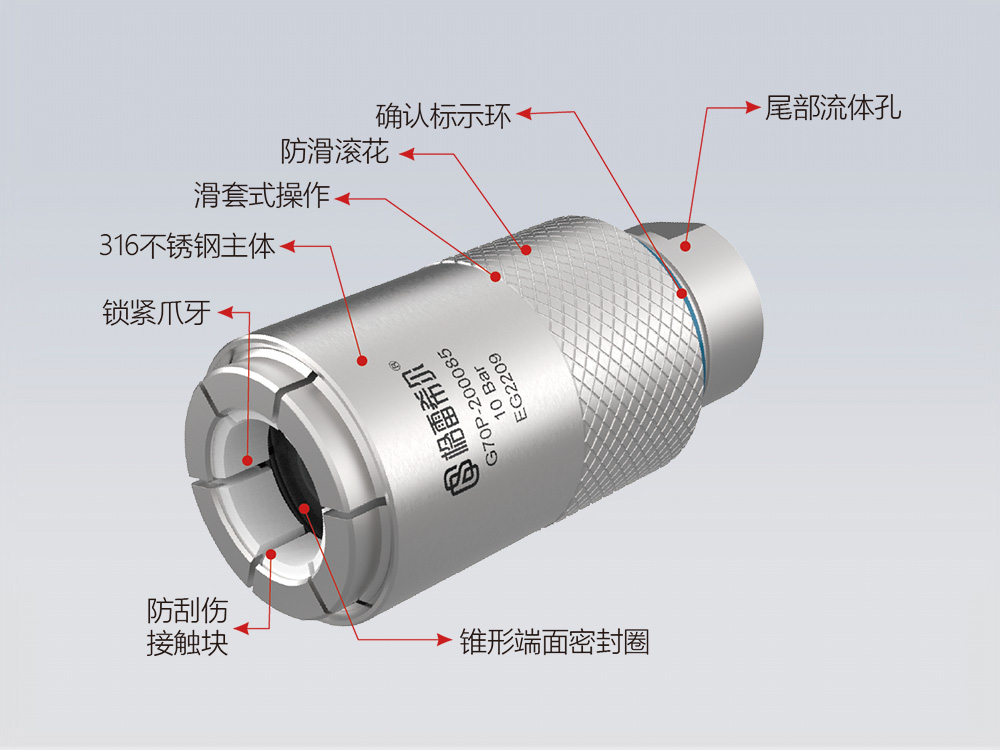

鑲嵌高分子爪牙，密封連接不會劃傷產品外觀。	滑套操作，直接插拔，快速便捷。	外卡式連接，密封連接穩定，不晃動。	直通式設計，減少對流量的損失，更適合老化測試等。	內部錐度密封圈，能允許較大內徑公差，適應性更強。

操作方法

OPERATION METHOD

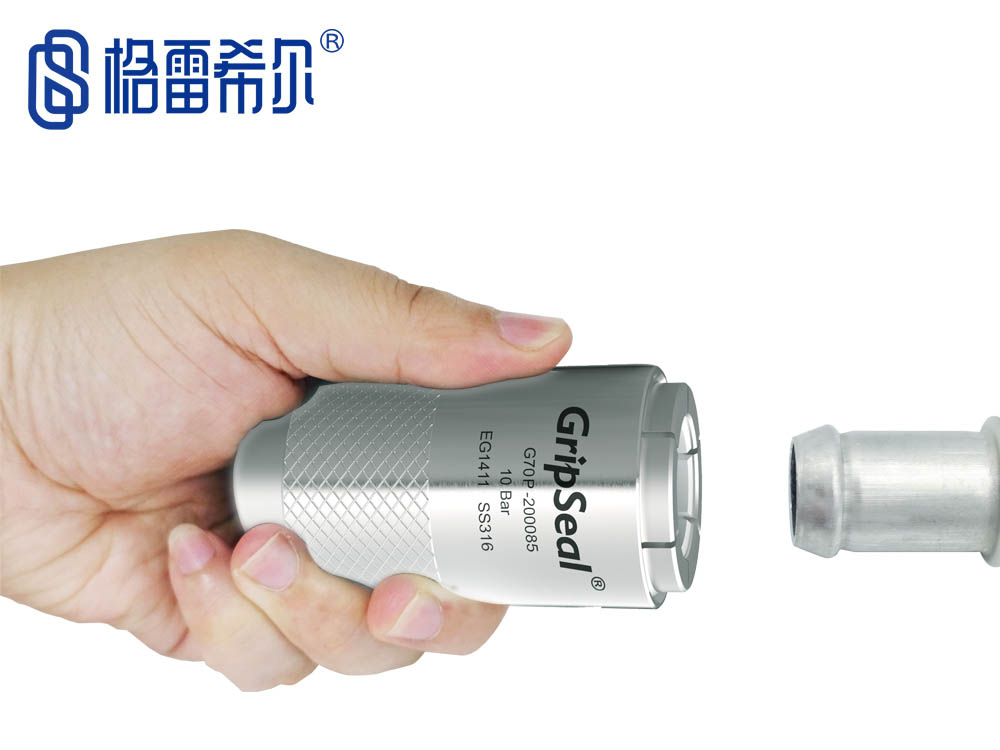

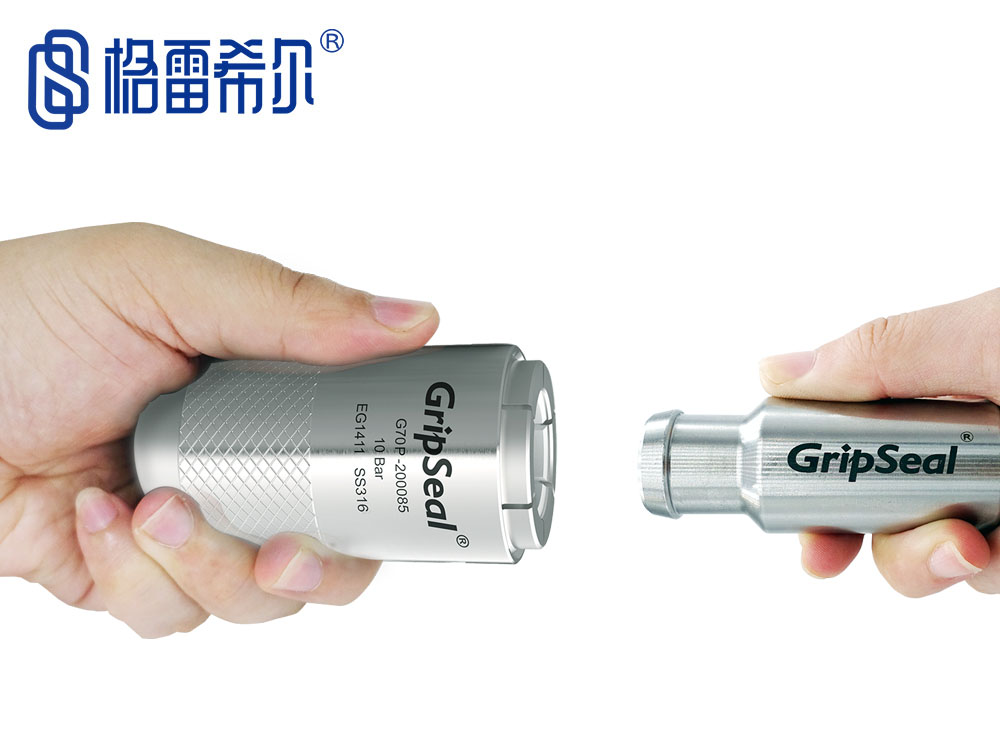

第一步 將快速密封接頭前端對準工件管口，允許有一定偏差，盡量保持同心。	第二步 向前推動接頭尾部或滑套，到一定位置，內部結構會自動鎖緊密封。	第三步 測試完成后，平拉滑套接頭即可斷開連接。有時候由于壓力原因，盡頭與管壁抓緊不易松開，在拔出時需要先向前推一下接頭再拔出。

應用案例

APPLICATION CASES

發動機測試	新能源電池PCAK包測試	新能源電機控制器測試
